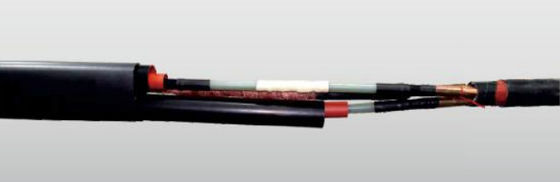

Ürün Tanımı:
Eklem, 35kV'ye kadar korumalı tek çekirdekli veya üç çekirdekli polimer yalıtımlı MV kabloları için tasarlanmıştır.
Stres kontrol tüpü, stres hafifletici mastikle birlikte, kablo ekranının uçlarındaki elektrik alanını düzeltmek için kullanılır.Isı daralma yalıtım tüpü çekirdek yalıtım üzerinde tutarlı yalıtım kalınlığı sağlar.
Isıtma ve ekran arasındaki boşluksuz bir arayüzü sağlamak için ısı küçültücü çift katmanlı boru kabul edilir.Ya lehim veya lehimsiz toprak bağlantısı eklenti devamlılığı sağlamak için mevcutDış mühürleme ve koruma yapışkan kaplı bir ısı küçültme tüpü ile yapılır.
Özellikleri:

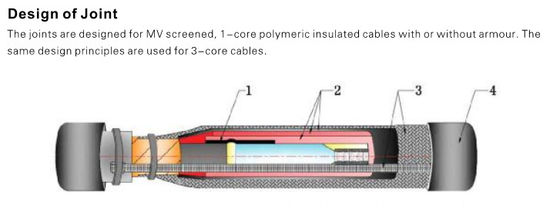

1Elektrikli gerilim kontrolü.
Stres kontrol tüpü, stres hafifletici mastikle birlikte, kablo ekranının uçlarındaki elektrik alanını düzeltmek için kullanılır.
2İzolasyon ve ekran
Isı daralma yalıtım borusu, kabloyu karşılamak veya aşmak için tutarlı yalıtım kalınlığı sağlar.Isıtma ve ekran arasındaki boşluksuz bir arayüzü sağlamaya yardımcı olmak için ısı küçültme yarı iletken / yalıtım çift katmanlı tüp de benimsenmiştir.
3.Metal kalkan
Eklem alanının etrafına sarılmış bakır ağ, metal ekranı yeniden oluşturur. Eklem boyunca ekran sürekliliğini sağlamak için lehimle veya lehimsiz toprak bağlantısı mevcuttur.
4Dış mühürleme ve koruma
Dış mühürleme ve koruma yapışkan kaplı, ısı küçülme borusu ile yapılır. Kablo örtüsünden beklendiği gibi mekanik koruma ve kimyasal direnç sağlar.
• Çapraz bağlantılı poliyolefinden üretilmiştir
• Müşterinin isteği üzerine alev gerileyici kırılmalar mevcuttur
• Çeşitli yapılandırma gereksinimlerini karşılamak
• Küçürme sıcaklığı: 90°C' den başlayın ve 130°C' de tamamen iyileşin.
Seçim tablosu:
RSJY-16kV, 10kV, 20kV, 30kV ve 35kV ekranlı, 1 çekirdekli polimer yalıtımlı kablolar için düz birleşim
Eklem, 35kV'ye kadar ekranlı tek çekirdekli polimerik yalıtımlı MV kabloları için tasarlanmıştır.
| Adlık voltaj U0,/U(Um) |
Çapraz kesim ((mm)2) |
Kütüphane No. |
L |
| Boyutlar ((mm) |
| 3.6/6 ((7.2) kV |
25-50 |
6kVRSJY-1/1 |
820 |
| 70-120 |
6kVRSJY-1/2 |
820 |
| 150-240 |
6kVRSJY-1/3 |
820 |
| 300-400 |
6kVRSJY-1/4 |
820 |
| 500-630 |
6kVRSJY-1/5 |
820 |
| 800-1000 |
6kVRSJY-1/6 |
820 |
| 1200 |
6kVRSJY-1/7 |
820 |
6/10(12) kV
6.35/11(12) kV
8.7/15(17.5) kV |
25-50 |
10kVRSJY-1/1 |
820 |
| 70-120 |
10kVRSJY-1/2 |
820 |
| 150-240 |
10kVRSJY-1/3 |
820 |
| 300-400 |
10kVRSJY-1/4 |
820 |
| 500-630 |
10kVRSJY-1/5 |
820 |
| 800-1000 |
10kVRSJY-1/6 |
820 |
| 1200 |
10kVRSJY-1/7 |
820 |
| 12/20 ((24) kV 12.7/22 ((24) kV |
35-50 |
20kVRSJY-1/1 |
820 |
| 70-120 |
20kVRSJY-1/2 |
820 |
| 150-240 |
20kVRSJY-1/3 |
820 |
| 300-400 |
20kVRSJY-1/4 |
1020 |
| 500-630 |
20kVRSJY-1/5 |
1020 |
| 800-1000 |
20kVRSJY-1/6 |
1020 |
| 1200 |
20kVRSJY-1/7 |
1020 |
18/30(36) kV
19/33 ((36) kV |
35-50 |
30kVRSJY-1/1 |
1100 |
| 70-120 |
30kVRSJY-1/2 |
1100 |
| 150-240 |
30kVRSJY-1/3 |
1100 |
| 300-400 |
30kVRSJY-1/4 |
1100 |
| 500-630 |
30kVRSJY-1/5 |
1100 |
| 800-1000 |
30kVRSJY-1/6 |
1100 |
| 1200 |
30kVRSJY-1/7 |
1100 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-1/1 |
1100 |
| 70-120 |
35kVRSJY-1/2 |
1100 |
| 150-240 |
35kVRSJY-1/3 |
1100 |
| 26/35 ((42) kV |
35kVRSJY-1/4 |
1160 |
| 500-630 |
35kVRSJY-1/5 |
1160 |
| 800-1000 |
35kVRSJY-1/6 |
1160 |
| 1200 |
35kVRSJY-1/7 |
1160 |
Not:
1Bağlantılar ayrı sipariş edilmelidir.
2.RSJY-1 zırhsız bakır tel ekranlı kablolar içindir.
3.Solderless toprak bağlantısı aşağıdaki gibi ayrı sipariş gerekir:
·Bakır tel ekranı ve tel zırhlı kablolar için, sonek-WA ekleyin.Örneğin,6kVRSJY-1/1-WA.
·Pansar bant ekranlı kablolar için, zırhlı tel ile, sonek-X ekleyin.Örneğin,6kVRSJY-1/1-X.
RSJY-36kV, 10kV, 20kV, 30kV ve 35kV ekranlı, 3 çekirdekli polimer yalıtım kabloları için düz birleşim
Eklem, 35kV'ye kadar üç çekirdek polimer yalıtımlı MV kabloları için tasarlanmıştır.
| Adlık voltaj U0,/U(Um) |
Çapraz kesim ((mm)2) |
Kütüphane No. |
L |
| Boyutlar ((mm) |
| 3.6/6 ((7.2) kV |
25-50 |
6kVRSJY-3/1 |
1620 |
| 70-120 |
6kVRSJY-3/2 |
1620 |
| 150-240 |
6kVRSJY-3/3 |
1620 |
| 300-400 |
6kVRSJY-3/4 |
1620 |
| 500-630 |
6kVRSJY-3/5 |
1620 |
6/10(12) kV
6.35/11(12) kV
8.7/15(17.5) kV |
25-50 |
10kVRSJY-3/1 |
1620 |
| 70-120 |
10kVRSJY-3/2 |
1620 |
| 150-240 |
10kVRSJY-3/3 |
1620 |
| 300-400 |
10kVRSJY-3/4 |
1620 |
| 500-630 |
10kVRSJY-3/5 |
1620 |
| 12/20 ((24) kV 12.7/22 ((24) kV |
35-50 |
20kVRSJY-3/1 |
1620 |
| 70-120 |
20kVRSJY-3/2 |
1620 |
| 150-240 |
20kVRSJY-3/3 |
1620 |
| 300-400 |
20kVRSJY-3/4 |
2320 |
| 500-630 |
20kVRSJY-3/5 |
2320 |
18/30(36) kV
19/33 ((36) kV |
35-50 |
30kVRSJY-3/1 |
2520 |
| 70-120 |
30kVRSJY-3/2 |
2520 |
| 150-240 |
30kVRSJY-3/3 |
2520 |
| 300-400 |
30kVRSJY-3/4 |
2520 |
| 500-630 |
30kVRSJY-3/5 |
2520 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-3/1 |
2520 |
| 70-120 |
35kVRSJY-3/2 |
2520 |
| 150-240 |
35kVRSJY-3/3 |
2520 |
| 26/35 ((42) kV |
35kVRSJY-3/4 |
2620 |
| 500-630 |
35kVRSJY-3/5 |
2620 |
Not:
1Bağlantılar ayrı sipariş edilmelidir.
2.RSJY-3 zırhsız bakır tel ekranlı kablolar içindir.
3.Solderless toprak bağlantısı aşağıdaki gibi ayrı sipariş gerekir:
·Bakır tel ekranı ve tel zırhlı kablolar için, son ekle-WA.Örneğin,6kVRSJY-3/1-WA.
·Pansar bant ekranlı kablolar için, zırhlı tel ile, sonek-X ekleyin.Örneğin,6kVRSJY-3/1-X.
Uygulamalar:
Stres kontrol tüpü, stres hafifletici mastikle birlikte, kablo ekranının uçlarındaki elektrik alanını düzeltmek için kullanılır.
Sıcaklık daralma yalıtım tüpü çekirdek yalıtım üzerinde tutarlı yalıtım kalınlığı sağlar.
Isıtma ile ekran arasındaki boşluksuz bir arayüzü sağlamak için ısı daraltıcı çift katmanlı tüp kabul edilir.
Eklem bölgesinin etrafına sarılmış bakır ağ, metal ekranı yeniden oluşturur.
Eklem boyunca ekran sürekliliğini sağlamak için ya lehimle veya lehimsiz toprak bağlantısı mevcuttur.
Dış mühürleme ve koruma yapıştırıcı kaplı bir ısı küçültme tüpü ile yapılır.
Özellik:
Özel logo
Min. konuşma: 10
Özel ambalaj
Min. konuşma: 10
Grafik özelleştirme
Min. konuşma: 10
Paketleme ve teslimat
Paketleme Ayrıntıları:Tüp boyutuna göre.
Paket boyutu:46*46*45cm
Liman: Çin'deki herhangi bir liman
